閘門開度傳感器是如何檢測閘門起升位置高度的?

閘門開度傳感器通過多技術協同實現閘門起升位置高度的精準檢測,其核心原理可拆解為以下四步技術流程,結合具體應用場景說明其可靠性設計:
?一、位移信號采集:多技術路徑實現全量程覆蓋?
?絕對值編碼技術?

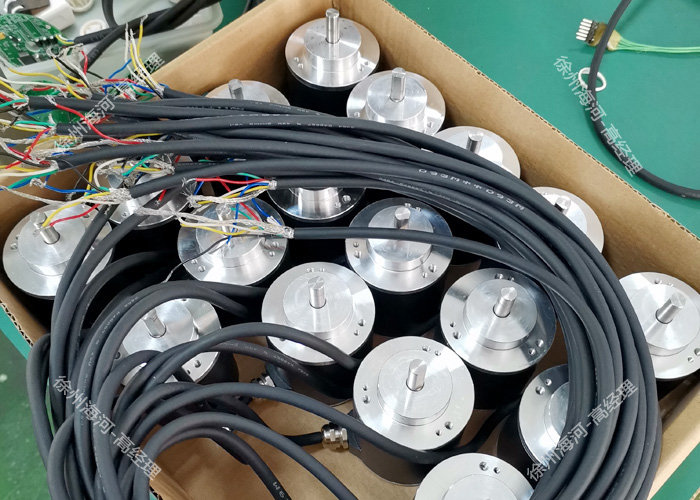

采用光電或磁感應原理,將閘門開度轉換為唯一數字編碼。例如米朗科技的雙輸出磁感應編碼器,通過齒輪傳動實現單圈+多圈編碼,單圈分辨率達16位(65536脈沖/轉),多圈通過機械齒輪組擴展至4096圈,覆蓋50米以上長行程閘門。
?拉線位移傳感技術?
在直線運動閘門中,傳感器通過卷繞鋼絲繩的旋轉角度換算位移。徐州海河KD-I測控儀采用此方案,鋼絲繩拉伸量與閘門位移成線性關系,配合高精度電位器或編碼器,實現0.01mm級分辨率。
?靜磁柵非接觸測量?
利用磁場變化檢測閘門位置,傳感器與閘門無物理接觸,間隙可達10mm。該技術適應閘門振動、偏移等工況,在三峽大壩弧形閘門中應用,抗干擾能力優于傳統接觸式編碼器。
?二、信號轉換與處理:高精度算法保障數據準確性?
?角度-位移換算模型?
對于旋轉式閘門(如卷揚機驅動),傳感器監測旋轉角度θ,通過公式 ?H = L × sinθ?(L為閘門臂長)計算垂直高度。例如船閘控制中,θ精度達±0.01°,對應高度誤差≤±1mm。
?多圈數據拼接技術?
長行程閘門需多圈編碼器配合。靜磁柵編碼器通過電子多圈技術(如鐘表齒輪原理)或機械齒輪組,將單圈65536脈沖擴展至4096圈,總分辨率達268,435,456脈沖/全行程,滿足《水利水電工程啟閉機設計規范》要求。
?數字濾波與糾錯算法?
采用卡爾曼濾波抑制振動噪聲,結合CRC校驗檢測數據傳輸錯誤。例如海河KD-I測控儀在RS485通信中嵌入糾錯碼,誤碼率低于10??,確保數據可靠性。
?三、數據傳輸與集成:多接口適配工業控制系統?
?模擬信號輸出?
4-20mA電流環傳輸距離達1km,抗干擾能力強,適配傳統PLC。例如閘門開度儀在農田灌溉中通過4-20mA信號控制變頻器,實現流量精準調節。
?數字通信協議?
?RS485半雙工?:支持Modbus RTU協議,可連接32個設備,傳輸速率達115.2kbps。
?工業以太網?:高端型號支持EtherCAT,實時性達100μs,滿足工業4.0需求。
?雙信號冗余設計?
部分傳感器同時輸出模擬量(4-20mA)和數字量(RS485),當某一信號異常時自動切換。徐州海河KD-I測控儀即采用此設計,傳感器與顯示器間有線距離可超1km。

?四、環境適應與可靠性保障:極端工況下的穩定運行?
?防護等級與抗污染能力?
?IP67防護?:防塵防水設計,可短期浸水工作,適應潮濕、泥沙環境。
?抗電磁干擾?:采用屏蔽電纜和數字濾波技術,抑制水利樞紐中變頻器、電機等設備的電磁噪聲。
?寬溫工作范圍?
部分型號支持-40℃~+85℃溫度范圍,滿足高寒(如東北地區)或高溫(如沙漠地區)地區使用。例如靜磁柵編碼器在-40℃環境下仍保持±0.01°精度。
?掉電數據記憶與自診斷?
?非易失性存儲?:絕對值編碼器內置EEPROM,斷電后保留當前位置數據,恢復供電后無需重新校準。
?故障檢測?:部分型號可檢測傳感器故障(如亂碼、信號中斷),并通過通信接口上報錯誤代碼,便于快速維護。
?應用場景驗證:從理論到實踐的可靠性?
?三峽大壩弧形閘門?:采用多圈絕對值編碼器,實現開度精確控制,防洪期間閘門啟閉時間誤差≤0.1秒,保障下游安全。
?農田灌溉螺桿式閘門?:配拉線位移傳感器,通過編碼器反饋開度,流量調節精度達±2%,節水效率提升15%。
?船閘控制卷揚機閘門?:監測旋轉角度換算開度,確保船只通行時閘門與船體間隙≤0.5米,避免碰撞事故。
閘門開度傳感器通過高精度采集、智能處理、可靠傳輸和極端環境適應四大技術模塊,構建了從位移檢測到系統控制的完整閉環,成為水利自動化系統的核心“感知器官”,直接關系到工程安全與運行效率。
